OPTIPLEX 3015 FIBER III
L'OPTIPLEX 3015 FIBER III est conçue pour une productivité élevée - des accélérations encore plus rapides pour une vitesse inégalée
- La tête de découpe Multi-Control et les nombreuses fonctions intelligentes assistent l'opérateur d'une manière incomparable et permettent une facilité d'utilisation exceptionnelle et une efficacité machine maximum.
- Vitesses d'avance rapide de 120 m/min sur les axes X et Y pour un haut rendement
- L'OPTIPLEX 3015 FIBER III offre aux utilisateurs la possibilité de découper à grande vitesse des matériaux d'épaisseurs fines et moyennes et permet de découper les matériaux réfléchissants les plus difficiles comme le cuivre, le laiton et l'aluminium
- La nouvelle CN Mazatrol PreviewG d'avant-garde offre un CPU haute technologie pour une vitesse de fonctionnement inégalée, une grande réactivité et des déplacements ultra rapides
Case Stories

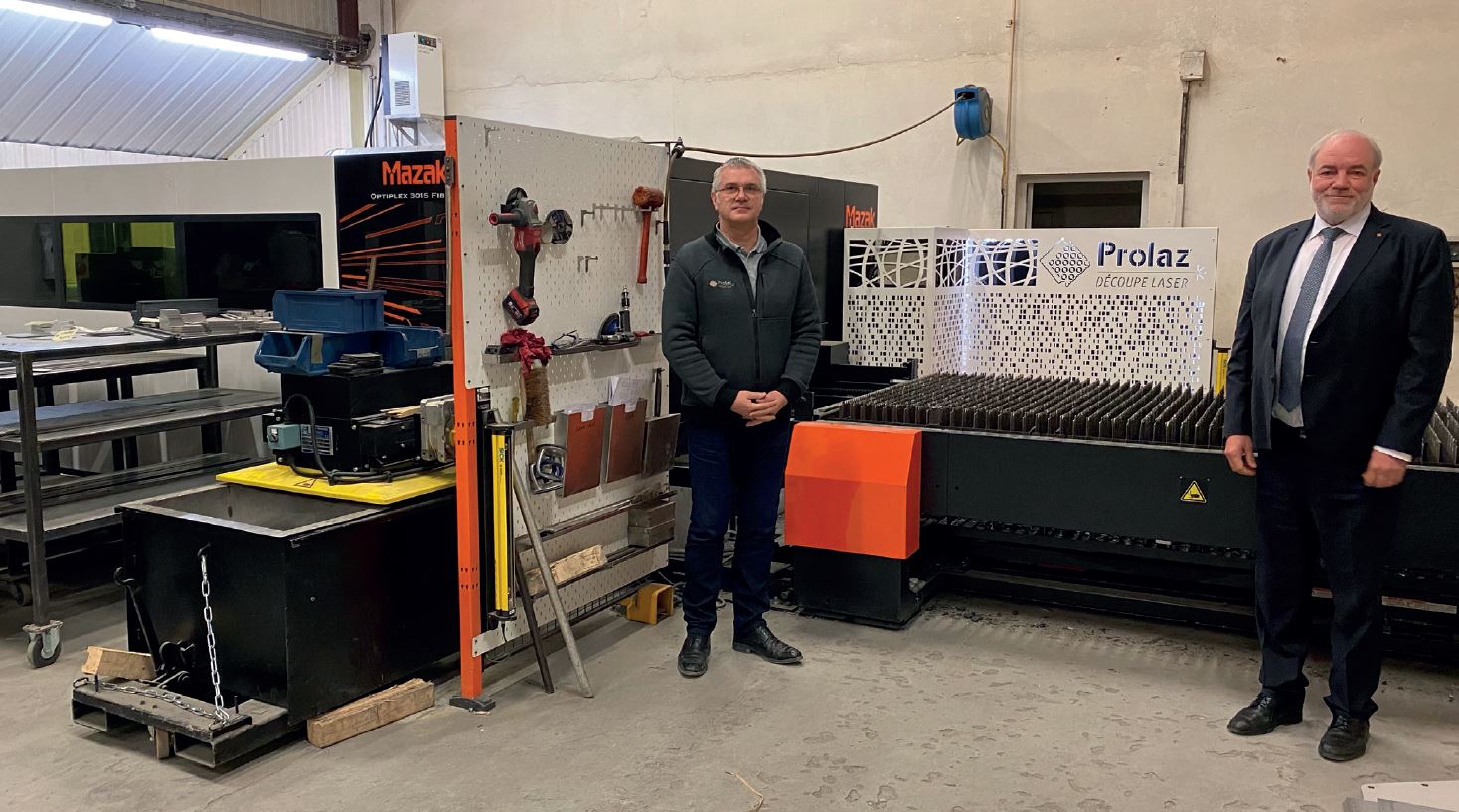

PROLAZ
Découvrez comment l'arrivée de la nouvelle Optiplex 3015 Fiber III 10kW a permis à Prolaz d'optimiser l'espace au sol dans l'atelier avec une source au volume réduit et un transformateur si petit qu'il est intégré à la machine. Le passage du CO2 à la fibre a également entraîné une chute des coûts de maintenance.
Devillers
Découvrez comment l'investissement de la société Devillers dans la dernière génération de découpe laser automatisée a permis plus de flexibilité et de rentabilité.
Spécifications de la machine
| Avec Source Laser de 8,0 kW | Valeurs | |
|---|---|---|
| Spécifications Machine | Course de l'axe en usinage | Optique mobile |
| Dimension pièce maximum X-Y | 1525 mm x 3050 mm | |
| Hauteur table de travail | 900 mm | |
| Course axes X & Y | 1595 mm x 3110 mm | |
| Course de l'axe Z | 110 mm | |
| Accélération X-Y-Z | X-Y 1.8 g, Z 1.8 g | |
| Vitesse rapide X-Y | 120 m/min | |
| Vitesse rapide axe Z | 60 m/min | |
| Design | Poutre en mode Gantry | |
| Système de pilotage axe Z | Entrainement par vis à billes | |
| Précision de positionnement X-Y | ±0,05 / 500 mm | |
| Précision de positionnement Z | ±0,01 / 100 mm | |
| Répétabilité X-Y-Z | ±0,03 mm | |
| Tête de coupe | Tête Mazak Multi-Contrôle | |
| Suiveur de profil axe Z | Type sans contact | |
| Système d'éclairage | LED | |
| Lampes indicateur d'état | Jaune: Source laser marche, Rouge: Faisceau laser marche | |
| Plage de programmation gaz | 3 | |
| Niveau sonore | 80 dBA maximum | |
| Système de sécurité | Porte, Porte coulissante, Capot | |
| Machine de base | Bâti fonte pour précision machine | |
| Poids | 15,530 kg | |
| Spécification du générateur laser | Type de générateur | LD excité par fibre Yb |
| Armoire | Armoires climatisé, indice de protection Nema 12 | |
| Puissance de sortie continue | 8 kW | |
| Stabilité de puissance | ± 2% | |
| Longueur d'onde laser | 1.07 Nm | |
| Mode de sélection puissance laser | Pulsé et continue | |
| Système de refroidissement | Réservoir | 90 L |
| Circuit de refroidissement | Tête laser | |
| Spécifications CNC | Nom | Mazak Preview G |
| CPU | 64 bits | |
| Entrée des données | Ecran tactile | |
| Ecran | Ecran TFT 19" SXGA | |
| Affichage graphique | Trajectoire d'outil 3D | |
| Mémoire de stockage | 16 GB | |
| Mémoire programme | 1 GB | |
| Ports d'entrée | 2 ports USB 2.0 | |
| Connexion réseau | 1 port LAN (100/1000 BASE) | |
| Fonction de contrôle des axes | Control simultané des 3 axes X, Y et Z | |
| Commande entrée minimum | 0.001 mm | |
| Entrée des données | Entrée MDI / Edition de programme | |
| Système servo | Digital | |
| Système de positionnement | Codeur | |
| Méthode de commande | Boucle semi-fermée | |
| Spécification palette | Charge maximum par palette | 930 kg |
| Hauteur maximum de tôle découpés | 30 mm | |
| Dimension pièce maximum X-Y | 1525 mm x 3050 mm | |
| Référence pièce | 2 butées références | |
| Pinces | 2 | |
| Nombre de palette | 2 | |
| Temps d'échange palette | 25 s | |
| Table de travail | Barres supports tôles | |
| Barriere immatériel de sécurité | Fixé en dehors de la taille de la palette | |
| Spécifications matière | Courbure | 3 mm |
| Angle | 6 mm | |
| Planéité | 2 mm | |
