VARIAXIS i-700
Centre d’usinage multi-surfaces/5 axes simultanés.
Usinage multi-surfaces à grande vitesse de pièces de petite et moyenne taille grâce à la table rotative pivotante.
VARIAXIS i Series
- Centres d'usinage 5 axes simultanés conçus pour une polyvalence exceptionnelle.
- Excellente conception machine pour une meilleure productivité et une plus grande facilité d'utilisation.
- Broche compacte minimisant l'interférence avec la pièce
- La grande course de l'axe Y permet de changer d'outil sans remettre la table pivotante en position zéro.
- Table haute rigidité
- Désormais disponible avec fonction tournage pour l'intégration des processus
Spécifications de la machine
| Machine standard | Valeurs | |
|---|---|---|

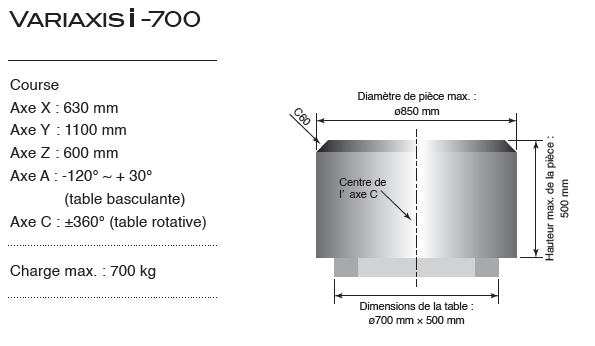

| CAPACITÉS | Diamètre pièce maximum | 850 mm |
| Hauteur pièce maximum | 500 mm | |
| Course de l'axe X (mouvement droit et gauche du socle) | 630 mm | |
| Course de l'axe Y (mouvement avant et arrière de la colonne) | 1,100 mm | |
| Course de l'axe Z (mouvement haut et bas de la broche) | 600 mm | |
| Axe A (basculement de la table) index. 0.0001° et en continu | -120º à + 30º (commande d'axe) | |
| Axe C (rotation de la table) index. 0.0001° et en continu | ±360º (commande d'axe) | |
| BROCHE | Vitesse de rotation maxi de la broche de fraisage | 12,000 min-¹ |
| COURSES | Vitesse rapide des axes X,Y et Z (maxi) | 60/60/56 m/min |
| Vitesse rapide des axes A et C (maxi) | 18 000°/min | |
| CHANGEUR AUTOMATIQUE D`OUTILS | Capacité du magasin d'outils (standard) | 30 |
| Capacité du magasin d'outils (option) | 40/80/120 | |
| Cône d'outil | MAS BT40 ou CAT-40 | |
